安川超低飞溅系统
安川和凯尔达
安川超低飞溅系统 产品详情
AR1440配置
|
部件名称 |
部件提供商 |
规格型号 |
单机数量 |
|
|
机器人本体 |
日本安川 |
AR1440 |
1套 |
|
|
机器人控制柜 |
日本安川 |
YRC1000 |
1套 |
|
|
机器人动力线缆 |
日本安川 |
4m |
1套 |
|
|
机器人专用焊枪 |
日本安川 |
TC1440H |
1套 |
|
|
示教盒 |
日本安川 |
JZRCR-APP01-1 |
1套 |
|
|
示教盒通讯线缆 |
日本安川 |
8m |
1套 |
|
|
机器人本体参数 |
||||
|
机器人型号 |
MOTOMAN-AR1440 |
|||
|
构造 |
垂直多关节型（6自由度） |
|||
|
自由度 |
6轴 |
|||
|
驱动方式 |
AC伺服电机 |
|||
|
最大负载 |
12kg |
|||
|
重复定位精度 |
±0.02mm |
|||
|
可达半径 |
1440mm |
|||
|
安装方式 |
地面、顶吊、倾斜 |
|||
|
动作范围 |
A1轴（旋转） |
-170°~ + 170° |
||
|
|
A2轴（下臂） |
-90° ~ + 155° |
||
|
|
A3轴（上臂） |
-85° ~ + 150° |
||
|
|
A4轴(手臂旋转) |
-200°~ + 200° |
||
|
|
A5轴(手臂摆动) |
-150°~ + 150° |
||
|
|
A6轴(手臂回转) |
-455°~ + 455° |
||
|
最大速度 |
A1轴（旋转） |
4.53rad/s（255°/s） |
||
|
|
A2轴（下臂） |
4.01rad/s（175°/s） |
||
|
|
A3轴（上臂） |
4.53rad/s（265°/s） |
||
|
|
A4轴(手臂旋转) |
8.2rad/s（460°/s） |
||
|
|
A5轴(手臂摆动) |
8.2rad/s（400°/s） |
||
|
|
A6轴(手臂回转) |
12.2rad/s（700°/s） |
||
|
振动 |
4.9m/s2以下 |
|||
|
制动 |
全轴制动 |
|||
|
周围温度、湿度 |
0℃~45℃，20%RH~80%RH，不结露 |
|||
|
电源容量 |
1.5KVA |
|||
|
机器人质量 |
约150kg |
|||
|
控制柜参数 |
||||
|
机型 |
YRC1000 |
|
容量 |
2.0 KVA |
|
外形尺寸 |
598 x427 x490mm |
|
通讯接口 |
EtherCAT,Ethernet |
|
最多可控联动轴 |
最多可扩充72个，可实现多机器人协作 |
|
操作界面 |
中文界面 |
|
输入电压 |
三相交流380V |
|
重量 |
约70KG |
，50/60HZ焊接电源：
1、超低飞溅：从电弧引燃熔滴形成到液桥断开的整个周期进行精密控制，实现短路过渡的超低飞溅，飞溅量减少至普通数字焊接电源的十分之一；
2、接触回抽起弧：新型接触回抽起弧，降低起弧飞溅，提高起弧成功率；
3、适合多种材料：内置丰富的焊接专家数据库，可以实现功能特点碳钢、不锈钢、镀锌板等材料的脉冲和短路焊接，特别适合家具、健身器材、电动车等薄板领域；
4、操作简单方便：采用一元化调节，操作加单，电弧形态可自由调整，使用不同的焊接要求；
5、弧长恒定控制：全数字高速逆变控制，快速调整电弧、电压，实现焊接过程在比较宽的弧压范围稳定；
6、数字通讯：与机器人采用以太网通讯；
AR2010配置
|
部件名称 |
部件提供商 |
规格型号 |
单机数量 |
||
|
机器人本体 |
日本安川 |
AR2010 |
1套 |
||
|
机器人控制柜 |
日本安川 |
YRC1000 |
1套 |
||
|
机器人动力线缆 |
日本安川 |
4m |
1套 |
||
|
机器人专用焊枪 |
日本安川 |
TC2010H |
1套 |
||
|
示教盒 |
日本安川 |
JZRCR-APP01-1 |
1套 |
||
|
示教盒通讯线缆 |
日本安川 |
8m |
1套 |
||
|
机器人本体参数 |
|||||
|
机器人型号 |
MOTOMAN-AR2010 |
||||
|
构造 |
垂直多关节型（6自由度） |
||||
|
自由度 |
6轴 |
||||
|
驱动方式 |
AC伺服电机 |
||||
|
最大负载 |
12kg |
||||
|
重复定位精度 |
±0.02mm |
||||
|
可达半径 |
2010mm |
||||
|
安装方式 |
地面、顶吊、倾斜 |
||||
|
动作范围 |
A1轴（旋转） |
-180° ~ + 180° |
|||
|
|
A2轴（下臂） |
-105° ~ + 155° |
|||
|
|
A3轴（上臂） |
-86° ~ + 160° |
|||
|
|
A4轴(手臂旋转) |
-200° ~ + 200° |
|||
|
|
A5轴(手臂摆动) |
-150° ~ + 150° |
|||
|
|
A6轴(手臂回转) |
-455° ~ + 455° |
|||
|
最大速度 |
A1轴（旋转） |
3.67rad/s（255°/s） |
|||
|
|
A2轴（下臂） |
3.67rad/s（175°/s） |
|||
|
|
A3轴（上臂） |
3.84rad/s（265°/s） |
|||
|
|
A4轴(手臂旋转) |
7.59rad/s（460°/s） |
|||
|
|
A5轴(手臂摆动) |
7.59rad/s（400°/s） |
|||
|
|
A6轴(手臂回转) |
12.2rad/s（700°/s） |
|||
|
振动 |
4.9m/s2以下 |
||||
|
制动 |
全轴制动 |
||||
|
周围温度、湿度 |
0℃~45℃，20%RH~80%RH，不结露 |
||||
|
电源容量 |
2KVA |
||||
|
机器人质量 |
约260kg |
||||
|
控制柜参数 |
|||||
|
机型 |
YRC1000 |
||||
|
容量 |
2.0 KVA |
||||
|
外形尺寸 |
598 x427 x490mm |
||||
|
通讯接口 |
EtherCAT,Ethernet |
||||
|
最多可控联动轴 |
最多可扩充72个，可实现多机器人协作 |
||||
|
操作界面 |
中文界面 |
||||
|
输入电压 |
三相交流380V，50/60HZ |
||||
|
重量 |
约70KG |
||||
焊接电源：
1、超低飞溅：从电弧引燃熔滴形成到液桥断开的整个周期进行精密控制，实现短路过渡的超低飞溅，飞溅量减少至普通数字焊接电源的十分之一；
2、接触回抽起弧：新型接触回抽起弧，降低起弧飞溅，提高起弧成功率；
3、适合多种材料：内置丰富的焊接专家数据库，可以实现功能特点碳钢、不锈钢、镀锌板等材料的脉冲和短路焊接，特别适合家具、健身器材、电动车等薄板领域；
4、操作简单方便：采用一元化调节，操作加单，电弧形态可自由调整，使用不同的焊接要求；
5、弧长恒定控制：全数字高速逆变控制，快速调整电弧、电压，实现焊接过程在比较宽的弧压范围稳定；
6、数字通讯：与机器人采用以太网通讯；
行业应用
汽车零部件、摩托车零 配件、运动器材、医疗 器材、电动车零配件、 日用五金、金属家具校 具等行业。
超低飞溅焊接系统
·弧长恒定控制
全数字高速逆变控制，快速调整电弧、电压，实现焊接过程在较宽的弧压范围内稳定
·数字通讯
与机器人采用以太网数字通讯
机器人焊接系统标准配置
|
机器人 |
AR1440/AR2010 |
中空轴 |
|
防撞焊枪 |
TC1440H/TC2010H |
内置，防碰撞 |
|
焊接电源 |
D350S |
超低飞溅 |
|
送丝机 |
WR-FE120Z-1440 |
带编码器、双驱印刷电机 |
|
焊接附件 |
控制电缆、送丝套管、送丝架 |
|
产品优势
·超低飞溅
从电弧引燃熔滴形成到液桥断开的整个周期进行精密控制，实现短路过渡的超低飞溅，飞溅量减少至普通数字焊接电源的十分之一
·接触回抽起弧
新型接触回抽起弧，降低起弧飞溅，提高起弧成功率
·适合多种材料
内置丰富的焊接专家数据库，可以实现碳钢、不锈钢、镀锌板、铝合金等材料的脉冲和短路焊接，特别适合家具、健身器材、电动车等薄板领域
·操作简单方便
采用一元化调节，操作简单，电弧形态可自由调整，适应不同的焊接要求

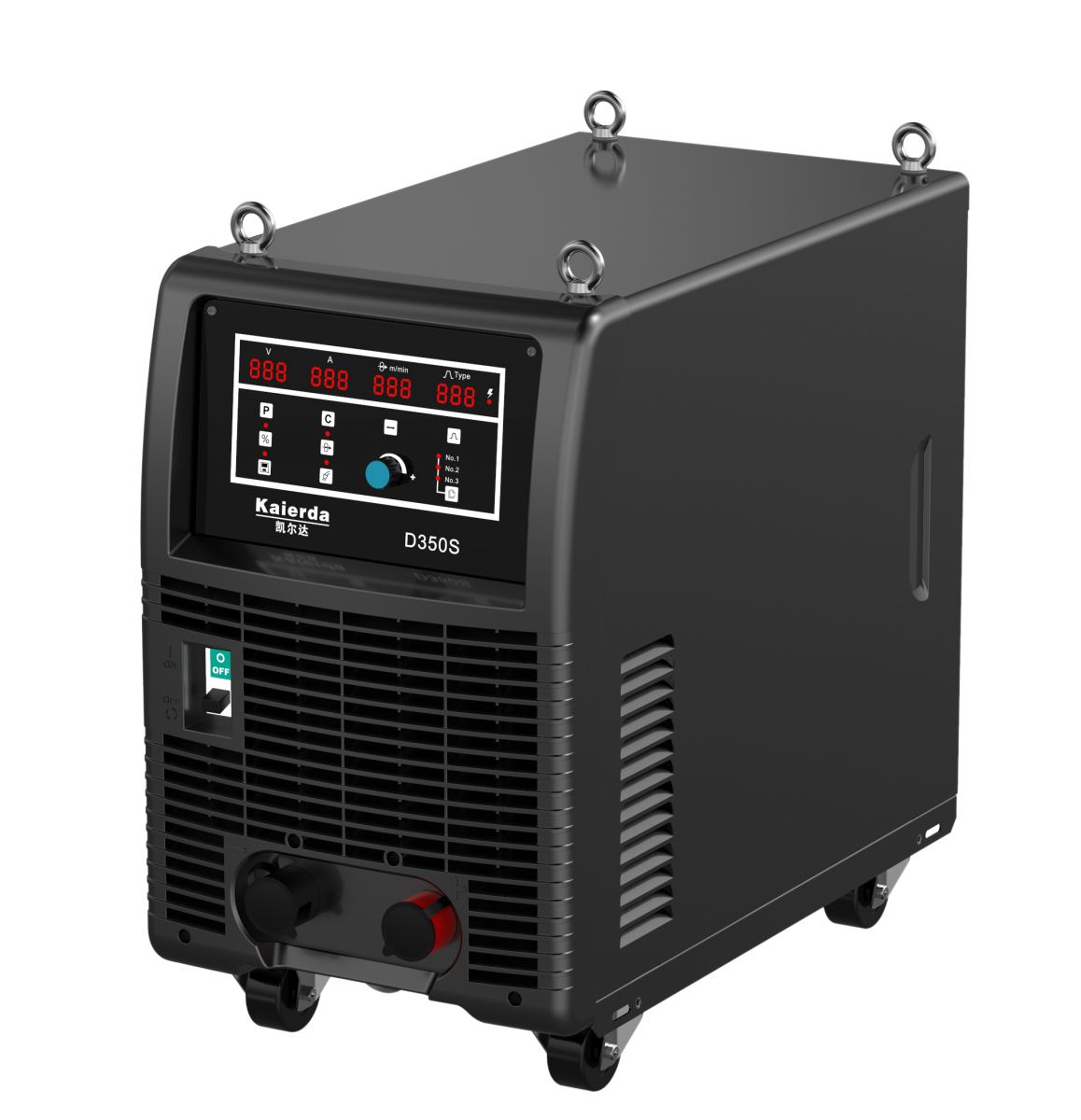

机器人专用焊接电源技术参数
|
焊接电源型号 |
D350S |
|
额定输入电压 |
三相交流380V(±10%) |
|
额定输入功率 |
18KVA |
|
输出电流范围 |
30A-350A |
|
输出电压范围 |
12V-36V |
|
额定频率 |
50/60HZ通用 |
|
焊接方法 |
CO2/MAG/MIG短路焊接 MAG/MIG脉冲焊接 |
|
适用母材 |
普通碳钢、不锈钢、铝合金、镀锌钢板 |
|
外形尺寸 |
693mmX368mmX610mm |
|
重量 |
约70Kg |
